B-Lọc dầu

Lọc dầu trên máy nén khí đóng vai trò loại bỏ các hạt kim loại và tạp chất có trong dầu máy nén khí. Điều này giúp đảm bảo độ sạch của hệ thống dầu và bảo vệ an toàn cho hoạt động của động cơ.

Vật liệu lọc dầu được làm từ giấy lụa và giấy tổng hợp.

Thông thường, lọc dầu có tuổi thọ 1500 ~ 2000 giờ, áp lực bộ lọc là 1.0-1.4bar.

Máy nén khí công nghiệp không thể thiếu lọc dầu. Ngay cả máy nén khí không dầu cũng cần lọc dầu để cung cấp dầu sạch cho các bộ phận bánh răng, vòng bi.

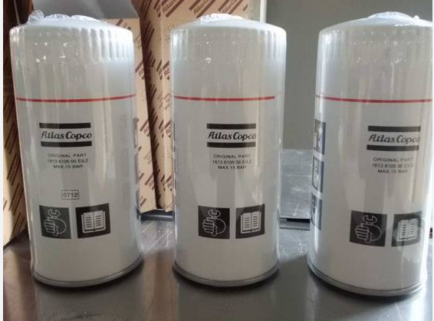

Bộ lọc dầu dùng cho máy nén khí

2. Chức năng của lọc dầu máy nén khí

Lọc dầu đóng vai trò quan trọng đối với hoạt động của máy nén khí. Bộ phận lọc dầu có 2 chức năng chính sau:

– Loại bỏ bụi bẩn trong dầu: Dầu được sử dụng để làm mát, bôi trơn máy nén khí nhưng thường xuyên bị lẫn tạp chất do không khí bên ngoài. Bộ lọc dầu giúp loại bỏ các tạp chất, dị vật ra khỏi dầu, từ đó làm sạch lượng dầu lưu thông trong máy nén khí. Điều này giúp bảo vệ tốt hơn các linh kiện bên trong máy, giữ cho máy hoạt động ổn định, kéo dài tuổi thọ của các bộ phận và đầu máy nén.

– Bảo vệ động cơ tốt hơn: Một số vấn đề có thể xảy ra khi động cơ máy nén khí bị bám nhiều bụi bẩn: Nhiệt độ đầu nén tăng lên, hiệu suất làm việc của đầu nén giảm đi,… Vì vậy việc ngăn không cho bụi bẩn bám vào động cơ có tác dụng làm giảm nhiệt độ của các linh kiện máy giúp quá trình vận hành diễn ra trơn tru, hiệu quả, kéo dài tuổi thọ và hạn chế tình trạng cháy nổ.

– Ngoài 2 chức năng chính ở trên thì lọc dầu máy nén khí còn bảo vệ rất tốt cho vòng bi và rotor chỉ thị lệch áp dầu ở trên bộ lọc cho thấy dầu cần thay đổi hoặc không. Khi chỉ thị ở vị trí ”ON” nghĩa là dầu bị nghẹt và cần phải thay thế.

3. Phân loại lọc dầu máy nén khí

Lọc dầu máy nén khí được phân loại dựa trên cấu tạo, kích thước hoặc chức năng.

3.1. Dựa vào cấu tạo

– Lọc lưới.

– Lọc lá.

– Lọc giấy.

3.2. Dựa vào kích thước tạp chất

– Lọc thô: Có thể lọc tạp chất có kích thước nhỏ đến 0,1mm.

– Lọc trung bình: Có thể lọc tạp chất nhỏ đến 0,01mm.

– Lọc tinh: Có thể lọc tạp chất nhỏ đến 0,005mm.

– Lọc đặc biệt tinh: Có thể lọc tạp chất nhỏ đến 0,001mm.

3.3. Dựa vào chức năng

– Bộ lọc dầu thay thế định kỳ: Được làm từ giấy chuyên dụng, cấu tạo hình cốc, được gấp xếp thành nhiều lớp để tăng diện tích tiếp xúc với dầu và vỏ bên ngoài. Sau 3000 – 4000 giờ sử dụng cần phải thay mới bộ lọc.

– Bộ lọc dầu tái chế: Có cấu tạo là màng lọc kim loại có nhiều lỗ nhỏ li ti. Có thể sử dụng lâu dài và chỉ cần vệ sinh thường xuyên nên tiết kiệm chi phí.

4. Cấu tạo của lọc dầu máy nén khí

Các bộ phận bên trong của lọc dầu máy nén khí

4.1. Lõi lọc dầu

Lõi lọc là nơi giữ lại những tạp chất hoặc dị vật ra khỏi dầu. Chất lượng của lõi lọc phụ thuộc vào độ mịn các hạt đi qua lõi lọc hoặc khả năng loại bỏ hạt với các kích thước khác nhau.

4.2. Van bypass

Đây là một van rẽ nhánh trong bộ lọc dầu. Van sẽ mở ra trong trường hợp lõi lọc bị tắc nghẽn. Dầu chứa nhiều tạp chất sẽ không qua bộ lọc mà được đẩy thẳng vào đầu nén. Đều này tiềm ẩn rất nhiều nguy hiểm cho máy nén khí. Vì vậy cần chú ý theo dõi để thay lọc dầu kịp thời.

4.3. Vỏ chịu áp lực

Phần vỏ của bộ lọc dầu máy nén khí được làm từ thép cao cấp, có khả năng chịu được áp suất cao để không làm hỏng các chi tiết bên trong khi đang vận hành.

4.4. Giấy lọc

– Lọc dầu chính hãng sử dụng loại giấy lọc cao cấp được ngâm tẩm đặc biệt để nâng cao hiệu suất lọc, có khả năng chống nước và chịu nhiệt ở nhiệt độ > 150°C.

– Giấy lọc dầu chất lượng tốt có các nếp gấp giấy đều nhau mang lại hiệu quả cao, không bị xẹp dưới tác động của áp suất dao động.

4.5. Gioăng cao su

Lọc dầu sử dụng loại gioăng cao su đặc biệt có chức năng đảm bảo độ kín của các bộ phận. Nếu gioăng cao su kém chất lượng, lắp đặt thiếu chính xác hoặc dán keo không tốt có thể làm rò rỉ dầu trong hệ thống, ảnh hưởng đến khả năng vận hành của máy thậm chí làm hư hại máy.
