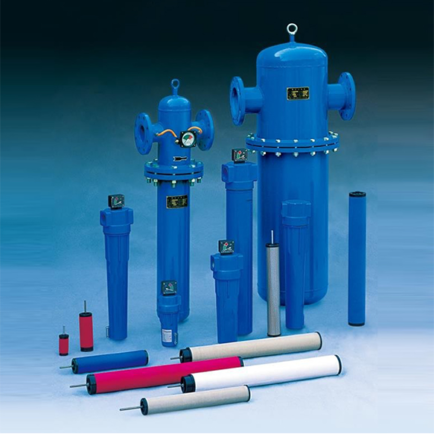

LỌC ĐƯỜNG ỐNG

1, Lọc đường ống là gì?

Lọc đường ống máy nén khí hay còn gọi là lọc khí lắp trên đường ống của hệ thống khí nén có chức năng bảo vệ các trang thiết bị của máy nén khí khỏi bụi bẩn, dầu và nước.

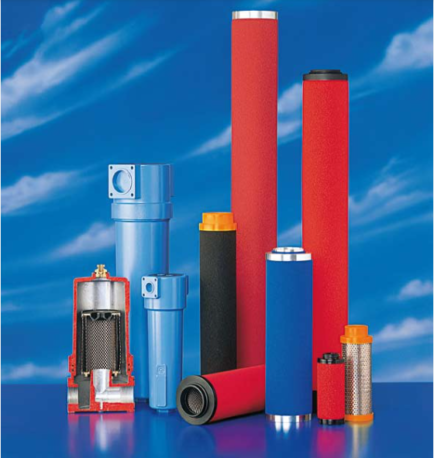

Lõi lọc đường ống khí nén sử dụng khung thép không gỉ chất lượng cao, làm bằng vật liệu lọc tốt, có hiệu quả lọc cao, chống ăn mòn, độ bền cao, tuổi thọ dài, loại bỏ các tạp chất, để đảm bảo rằng chất lượng khí nén sẽ sạch và khô nhất có thể.

Chức năng của lọc đường ống

+ Lọc đường ống giúp lọc khí nén khỏi bụi bẩn, dầu và nước.

+ Bảo vệ hệ thống khí nén giúp nâng cao tuổi thọ đường ống, tăng độ bền của máy nén khí.

+ Tránh tình trạng tắc nghẽn khí nén trên đường ống của máy nén khí thường gặp phải.

+ Nâng cao hiệu quả sử dụng khí nén khi lọc bỏ tạp chất trong khí nén ra ngoài.

+ Ngăn ngừa sự nhiễm bẩn độc hại trong không khí có thể gây ra sự cố của máy nén khí.

+ Ngoài ra, lọc đường ống còn có chức năng khử mùi cho khí nén.

2, Tại sao phải lọc đường ống?

Một máy nén khí hoạt động bằng cách đưa không khí vào, sử dụng cơ chế piston hoặc trục vít để làm giảm thể tích khí giúp cung cấp một áp lực lớn ở đầu ra nhằm tạo năng lượng.

Tuy nhiên, trong không khí thường lẫn nhiều tạp chất như: bụi bẩn, các dạng hydrocacbon khác nhau, hơi nước,… Chúng sẽ được hút vào hệ thống máy nén khí, được nén và khi xả ra sẽ liên kết với các hạt dầu. Những tác nhân này khi phản ứng với nhau có thể tạo ra nhũ tương và hợp chất gây ăn mòn các chi tiết trong máy bơm khí nén, tăng nguy cơ rò rỉ trên hệ thống.

Do vậy, cần lọc đường ống cho máy nén khí để đảm bảo tất cả các điều kiện bên trong nhằm cho máy nén khí hoạt động tốt nhất và cung cấp khí nén chất lượng đảm bảo nhất.

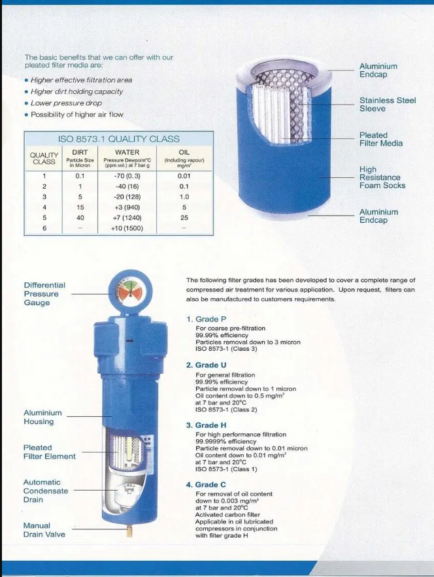

3, Cấu tạo của lọc đường ống

Cấu tạo gồm 5 bộ phận chính:

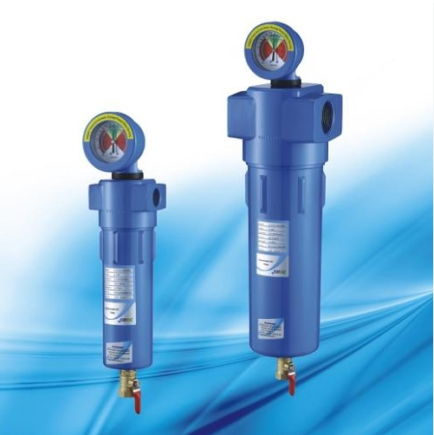

– Đồng hồ đo áp suất vi sai ( áp kế)

– Vỏ bọc bằng nhôm có thể tháo bỏ

–  Thân bằng thép Các bon có đai

–  Bộ phận lọc gấp nếp 4 lớp

–  Van xả bằng tay, nhiệt độ hoạt động 1~60 độ C, áp lực chênh lệch 0.3 kg/cm2

Môi trường gấp nếp: Quả lọc khí nén sử dụng sợi thủy tinh silicat siêu nhỏ hiệu suất cao với 98% thể tích chân không. Thiết kế gấp nếp đảm bảo diện tích lọc phù hợp nhất theo hình dạng thiết bị nhằm đem lại chi phí vận hành thấp nhất.

Nắp: Lọc khí nén có một nắp nhôm hình chữ O được bịt kín cho nhiệt độ hoạt động phù hợp nhất cùng với cấu trúc thanh liên kết đem lại độ an toàn cao nhất nhằm ngăn chặn áp lực tăng đột ngột trong hệ thống khí nén.

Model	Displacement m3/phút	Pressure Bar	Length*Width*Height (mm)	Air Out
001	1.5	6-10	290*105	G3/4
002	2.5	6-10	290*105	G3/4
035	3.5	6-10	360*125	G1
007	7.0	6-10	490*125	G2
010	10.0	6-10	530*150	G2
013	13.0	6-10	530*150	G2
150	18.0	6-10	600*150	DN80
200	22	6-10	600*150	DN80
250	35.0	6-10	800*350	DN80
300	45.0	6-10	800*400	DN100
350	55.0	6-10	900*450	DN120
